FN-M2A分体式红外人体感应语音提示器模块

工作机制

红外传感器感应到人体走动就会触发播放音乐，播放过程中即便传感器前面有人在走动是不会重新播放的，只有等在播放的音乐播放完成间隔1-2秒后，才能再次感应到走动的人体触发播音乐。

产品特征

1. 采用PIR被动式红外传感器，感应到人体后会自动触发播放。

2. 红外感应探头有效感应距离3米以内（感应距离不可调），感应角度为120度扇面。

3. 配置高品质音频解码器，支持MP3音频格式的文件。

4. 板载3W功放芯片，可直接驱动1-3W 8ohm/1-3W 4ohm的喇叭。

5. 配置4MBytes的内存，可存储4分钟左右的MP3文件。

6. 配置TF卡槽，支持最大32GB的TF内存卡。

7. 通过板上的micro USB口连接电脑直接下载/更换声音文件，无须软件支持。

8. 支持储存多个声音文件，当内存有多个文件时，每次触发感应后，设备会触发播放下一曲。

9. 六级音量可调，可通过按键进行调节。

10. 配置3.5mm耳机插孔, 可外接耳机/功放/有源喇叭。

11. 声音响亮，能满足室内大部分应用场合。

12. 配置Busy信号输出，播放时输出3.3V高电平，可外接继电器控制其它设备，如LED灯、马达等。

13. 采用低功耗设计，待机电流低至50uA以内，适合使用电池供电。

14. 配置充电电路，可以通过USB口给外接的锂电池进行充电。

15. 供电范围3.7-5V，可使用3.7V锂电池或3节干电池进行供电，也可使用220V转5V电源适配器直接通过板子上的USB口进行直接供电（采用这种方式供电的时候板子上的电源开关是不起作用的）。

16. 主板尺寸：40x37mm

17. 喇叭盒外壳直径：58mm  高度：31mm

技术参数

1.工作电压：DC 3.7-5V

2.工作电流：≤200mA

3.静态电流：≤50uA

4.音频格式：MP3

语音拷贝及设置

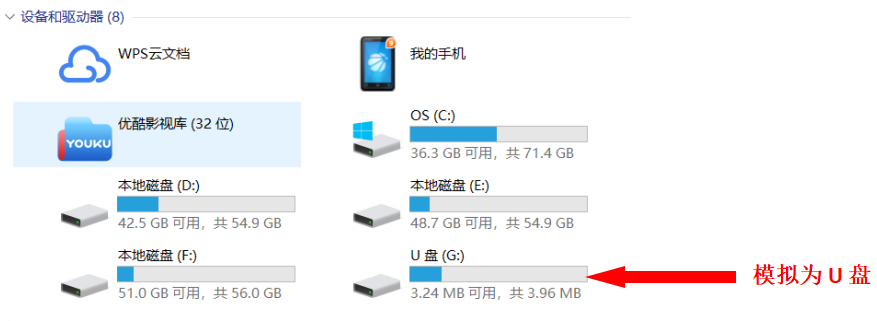

将模块通过USB数据线连接电脑后，电脑会识别为U盘，如下图所示：

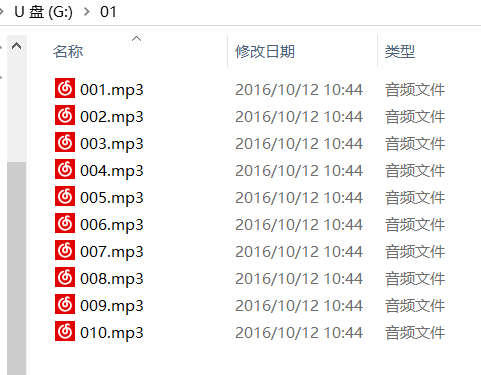

双击点开后可看到出厂时存储在里面测试用的声音文件，如下图所示：

用户只需要把文件夹里的出厂时所带的声音文件删除，然后把自己所需的文件拷贝进来即可。拷贝新的语音文件进来时，可如上图所示将其命名为001.mp3、002.mp3、003.mp3、004.mp3等；或者在原文件名前面直接加数字编号，诸如001最炫民族风.mp3、002时间煮雨.mp3、003风吹麦浪.mp3、004传奇.mp3等。文件的数量不受限制，只要总大小不超过板载的内存4M。若是自带的4M内存不够用，请直接使用内存卡，插入内存卡后，电脑上读取的就是内存卡。
