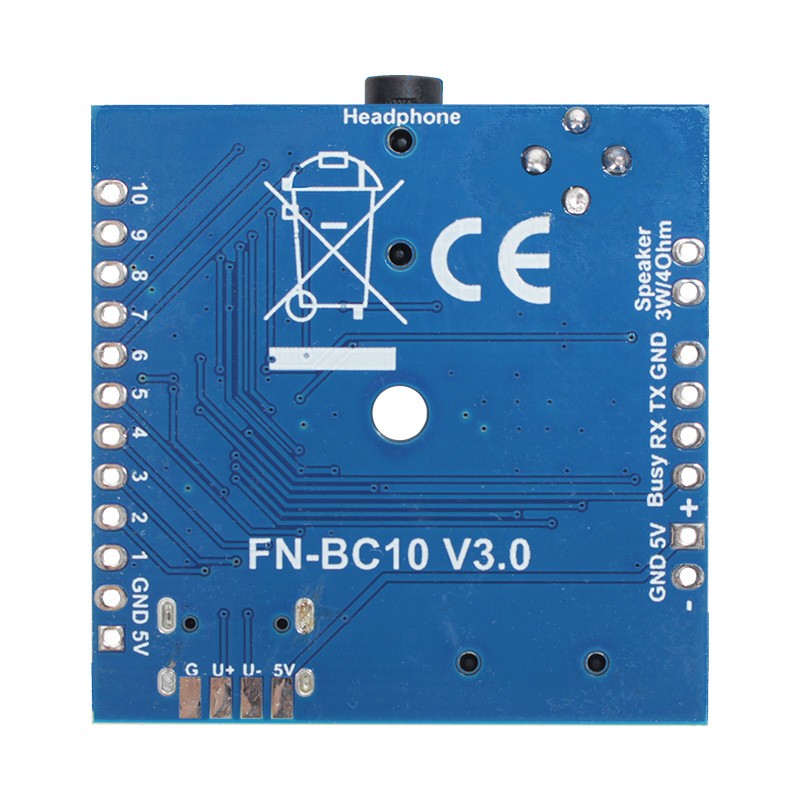

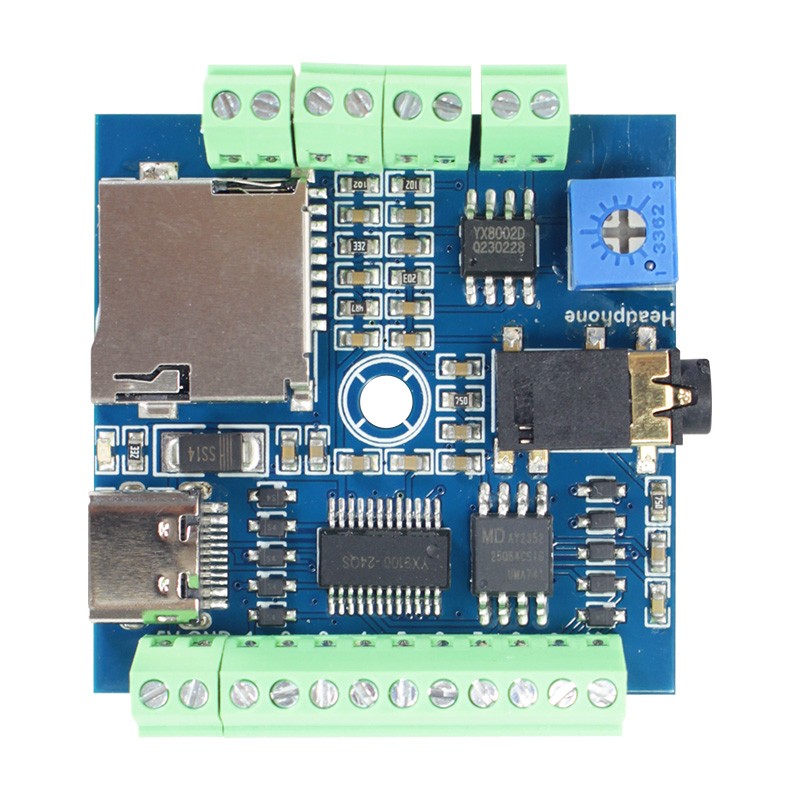

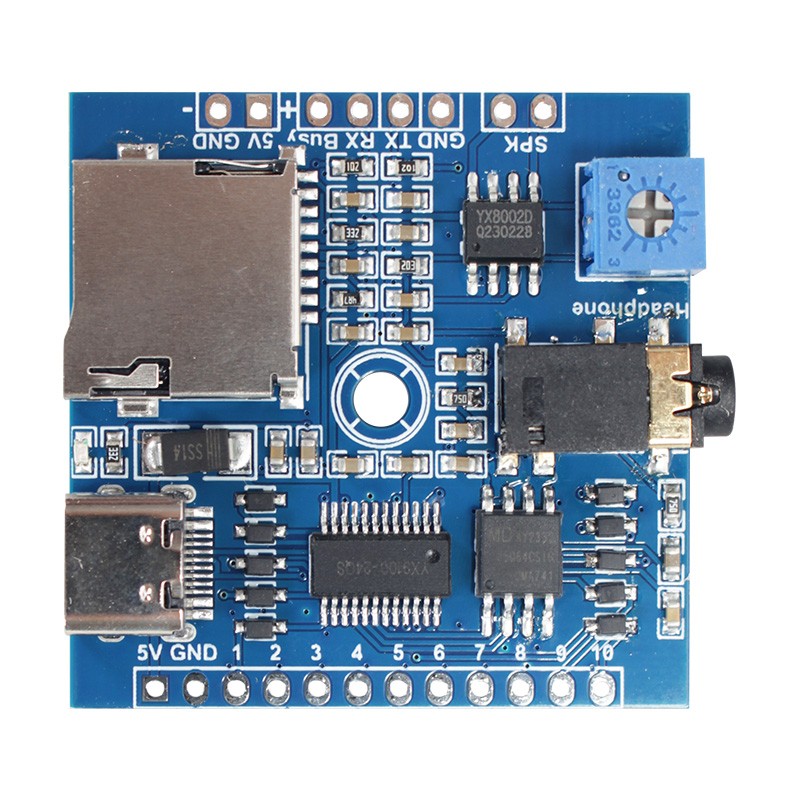

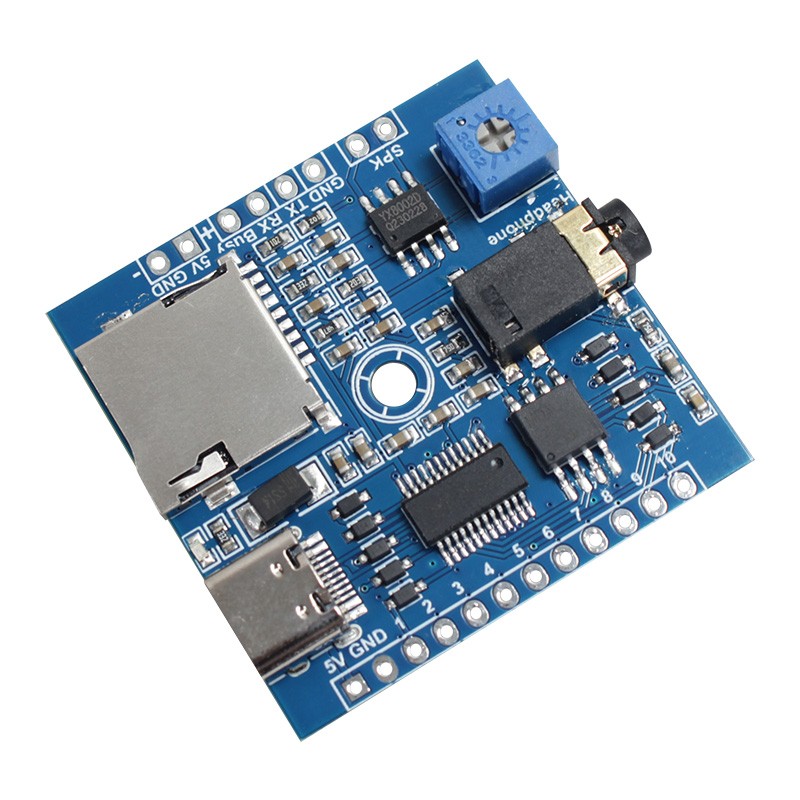

FN-BC10十路MP3播放板

产品特点

1.支持MP3和WAV格式的音乐文件；

2.内置8MB存储器, 可存储总共8分钟左右的MP3文件；

3.配置TF卡槽，可扩展使用TF内存卡，支持最大32GB的内存卡；

4.自带3W功放，可直接驱动播放3W 4欧的喇叭（1-3W的喇叭都可以）；

5.可外接10个按键一对一控制10段音乐文件播放；

6.按键控制支持脉冲可打断、脉冲不可打断、电平保持播放、上电自动循环播放等模式；

7.支持单片机UART RS232串口发码控制；

8.通过板子上的Micro USB 接口连接电脑更新语音文件，电脑上检测到的内存模拟为U盘；

9.模块带读卡器功能，在模块上插入TF卡后，在电脑上显示的模式U盘实际上是TF卡；

10.配置3.5mm音频输出口，可直接驱动耳机，或外接功放；

11.可通过板载的电位器调节音量；

12.DC5V供电，也可通过Micro USB口使用移动电源或220V转5V的电源适配器进行供电；

13.配置5V电源输出口，可供给外部设备使用；

14.高品质音乐播放，性能稳定，抗干扰能力强；

15.PCB尺寸：40x40mm

音乐文件下载说明

从电脑下载音乐文件到模块内存，我们建议准备一条安卓手机Micro USB口的数据线，如果没有，可以从我们这里配套购买。

1.将模块和电脑连接后，模块的内存在电脑上会显示为U盘，插入TF卡后也是同样的效果。

2.双击U盘打开，会看到默认存放的10个文件夹01-10，文件夹01对应第1个触发口，文件夹02对应第2个触发口，以此类推文件夹10对应第10个触发口。

3.将每个文件夹的默认存放的文件删除，然后从电脑复制自己的音乐文件到每个文件夹即可。

4.模块默认的触发模式是脉冲可打断，即播放过程中，如果再次按一下该按键会打断当前播放，然后重新开始播放该音乐文件，如果按一下其它按键，则会打断当前播放，去播其它按键对应的音乐文件。

5.其它模式均可通过配置文件来进行设置，操作简单。

模块连接示意图
