FN-TG01感应触发式MP3播放板

产品特点

1. 内置高品质音频解码芯片，音频还原度高。2. 支持播放MP3格式的音频文件。

3. 内置8MB存储器，可存储8分钟左右的MP3音频文件。

4. 配置TF（micro SD）卡槽，最大支持外挂32GB的TF内存卡。

5. 通过安卓手机USB数据线连接模块到电脑下载或更换语音文件，电脑上模拟为U盘。

    插入TF内存卡的话，电脑上直接读取的是TF内存卡，不插卡的话读取的是模块自带的内存。

6. 可存储多个语音文件，每次触发后播放下一曲或者随机播放一曲。

7. 内置15W D类功放，可直接驱动15W 8欧或以下喇叭。

8. 音量可通过模块上的蓝色电位器进行调节，逆时针音量调小，顺时针音量调大。

9. 配置负载输出可外接警灯（不带马达旋转）；语音播放的同时，灯同步会亮，语音停止，灯则灭。

10. 配置Busy信号输出，语音播放的同时可输入信号给外部继电器控制其它设备。

11. 可通过连接各种传感器、按钮开关、继电器控制触发播放。

12. 工业级设计，性能卓越。小东西，大作为。

技术参数

1. 工作电压： DC9-24V

2. 工作电流：≤2000mA

3. 播放电流：≤500mA (12V)

4. 待机电流：≤10mA （不带负载）

接线示意图

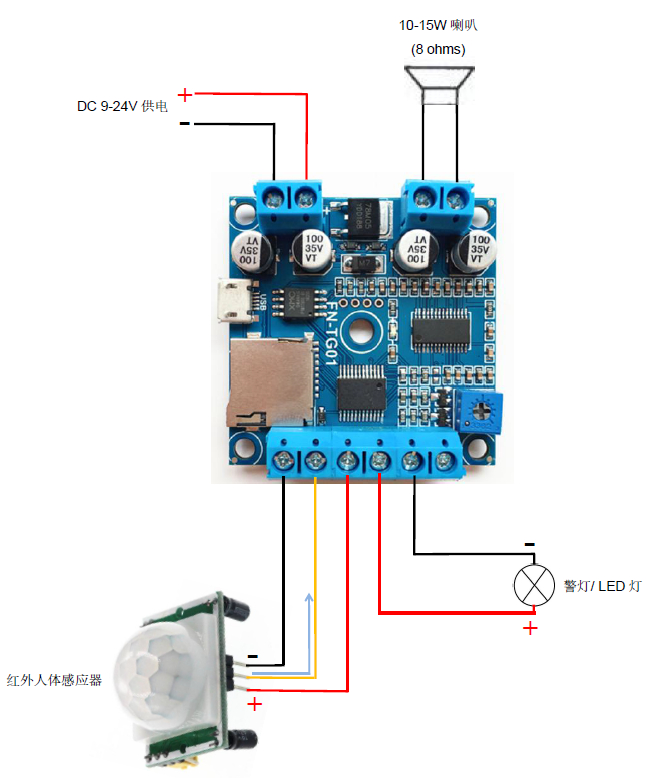

1. 与传感器连接，下面以PIR人体感应器作为示例

注意：1). 选用红外人体感应器时，信号输出必须是3.3V或以下电平，支持12V供电。

          2). 选用红外光电开关、近接开关等类似开关时，必须是NPN常开负触发类型的。

          3). 所接的警灯的供电电压额定值必须和模块的供电一致，比如说给模块供电是12V，那么只能选用12V的警灯。

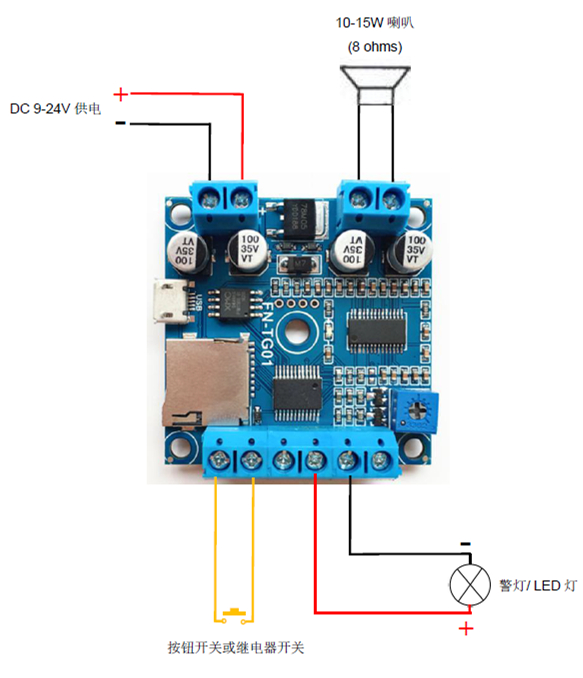

2.与按钮开关或继电器开关连接

注意：所接的警灯的供电电压额定值必须和模块的供电一致，比如说给模块供电是12V，那么只能选用12V的警灯。
